Automatische Stahlstangen-Kälte-Zeichnungs-Maschine, nahtloses Kohlenstoff-Rohr-Gestaltungsmaschine

China Automatische Stahlstangen-Kälte-Zeichnungs-Maschine, nahtloses Kohlenstoff-Rohr-Gestaltungsmaschine fournisseur
Automatische Stahlstangen-Kälte-Zeichnungs-Maschine, nahtloses Kohlenstoff-Rohr-Gestaltungsmaschine fournisseur Automatische Stahlstangen-Kälte-Zeichnungs-Maschine, nahtloses Kohlenstoff-Rohr-Gestaltungsmaschine fournisseur

Großes Bild :  Automatische Stahlstangen-Kälte-Zeichnungs-Maschine, nahtloses Kohlenstoff-Rohr-Gestaltungsmaschine

Produktdetails:

Herkunftsort: CHINA
Markenname: hengli
Zertifizierung: ISO9001-2000
Modellnummer: LW30

Zahlung und Versand AGB:

Min Bestellmenge: 1
Verpackung Informationen: Hölzerner Kasten; oder nach Ansicht des Kunden
Lieferzeit: 30-50days
Zahlungsbedingungen: TT / LC
Versorgungsmaterial-Fähigkeit: 20 Sätze / Monat
Contact Now
Ausführliche Produkt-Beschreibung





Automatische Stahlstangen-Kälte-Zeichnungs-Maschine, nahtloses Kohlenstoff-Rohr-Gestaltungsmaschine





Schnelles Detail:



Art: kaltes drawnbench

Markenname: Hengli

Modellnummer: LW30

Inputmaterial: allgemeiner Kohlenstoffstahl, Legierung, Nichteisenmetall

Kundendienst erbracht: Überseeservice verfügbar

Ursprungsort: Jiangsu, China (Festland)

Verwendet in: das Feld von Kohlenstoffrohren, Nichteisenmetallrohre, und so weiter.





Beschreibung:



Einleitung des Rohrzeichnungsprozesses


Wenn ein hohles Rohr durch einen Würfel gezeichnet wird, im Allgemeinen wird ein Dorn oder ein Stecker benutzt, um den Innendurchmesser des Rohrs zu stützen, dieser Prozess wird genannt Rohrzeichnung. Die Funktion des Steckers ist, Wandreduzierung zu bewirken und die Größe des Lochs zu steuern. Jedoch wird der Dorn ausgelassen möglicherweise, wenn es nicht notwendig ist, eine Reduzierung in der Wandstärke zu machen oder wenn die Maße und die Oberfläche des Inneres nicht wichtig sind. Der Prozess, zum eines Rohres ohne irgendeinen Dorn zu zeichnen bekannt als Rohrsinken.
In den Zeichnungsrohren über einem stationären Dorn, übersteigt die maximale praktische Schnittbereichsreduzierung nicht 40 Prozent pro Durchlauf die erhöhte Reibung vom Dorn. Wenn ein sorgfältig zusammengebrachter Dorn in die Würfelkehle des Würfels schwimmt, ist es möglich, eine Reduzierung im Bereich von 45 Prozent zu erzielen, und für die gleiche Reduzierung sind die Zeichnungslasten niedriger als für das Zeichnen mit einem örtlich festgelegten Stecker. Diese Art wird die Zeichnung mit sich hin- und herbewegendem Stecker genannt. Zu erwähnt zu werden soll das in dieser Art, Werkzeugentwurf und Schmierung kann sehr kritisch sein. Probleme mit Reibung in der Rohrzeichnung werden in der Zeichnung mit einem langen Dorn herabgesetzt. Der Dorn besteht entlang harter Stange oder Draht, der über der Gesamtlänge des Rohrs verlängert und durch den Würfel mit dem Rohr gezeichnet wird. In diesem Entwurf kann die Bereichsreduzierung 50 Prozent sein. Jedoch nachdem man gezeichnet hat, muss der Dorn vom Rohr durch das Rollen (Wirbeln) entfernt werden, das den Rohrdurchmesser etwas erhöht und die Maßtoleranzen stört. Der Zeichnungsprozeß, der oben besprochen wird, kann in der Feige veranschaulicht werden. 1.


                                          Automatische Stahlstangen-Kälte-Zeichnungs-Maschine, nahtloses Kohlenstoff-Rohr-Gestaltungsmaschine


Fig. 1: Rohrzeichnungsprozesse. (a) Sinken; (b) reparierter Stecker; (c) sich hin- und herbewegender Stecker; (d) besteht bewegliche Dorn A Bank Kaltabgehobenen Betrages für Rohre einem schweren Stahlrahmen oder aus einer Bank, mitten in denen wird einem Würfelkopf für das Halten des Würfels errichtet. Bei einem Ende der Bank wird einem justierbaren Halter lokalisiert, zum der Dornstange zu verankern. An seinem anderen Ende wird eine Welle ein Kettenrad tragend, über dem eine schwere, endlose führt, Quadrat-verbundene Kette angebracht. Diese Kette liegt in einer Abflussrinne auf die Bank, die vom Kettenrad auf den Würfelkopf verlängert, wohin die Kette um einen Leerlauf überschreitet und unter die Bank zum Kettenrad zurückgeht. Das Kettenrad angetrieben durch einen variablen Geschwindigkeitsmotor durch passende Leichtbauweise.
Produktions-Vorgang
Die warm gewalzten Rohre, nachdem sie abgekühlt sind, sind an einem Ende spitz. Zeigendes dieses besteht, den Außendurchmesser, auf einer Strecke von ungefähr 150 Millimeter (6 Zoll) zu verringern, um den verringerten Teil genug zu ermöglichen, das Loch im abgehobenen Betrag einzutragen sterben frei, damit die Kiefer des plyer dieses Ende des Rohrs greifen können. Wenn mehr als ein Durchlauf des Kaltabgehobenen Betrages das Rohr gegeben werden soll, wird der Punkt etwas unter dem abschließenden gemacht, zu sterben Größe, wenn möglich.
In den meisten Fällen ist ein Durchlauf des Kaltabgehobenen Betrages genügend, nahe Maße, gute Oberfläche und erforderliches mechanisches Eigentum der Produkte zu erreichen. Zusätzliche Durchläufe sind möglicherweise notwendig, um zu sichern: (1) dünnere Wände, (2) bessere Oberflächenende, (3) kleinere Durchmesser oder (4) längere Länge.
Für Produktion mit mehrfachen Durchläufen, ist es notwendig, sie nach jeder Operation der kalten Zeichnung zu tempern. Vor weiterer Kaltzeichnung müssen die getemperten Rohre in Essig eingelegt sein und schmierten sich. Alle Rohre, ausgenommen ungetemperte mechanische Rohre, empfangen einen Schluss tempern oder Wärmebehandlung nachdem der letzte Durchlauf des Kaltabgehobenen Betrages. Viele Rohre bekommen eine spezielle Normalisierungsbehandlung bevor der letzte Durchlauf, um das richtige Korngefüge im fertigen Rohr zu erhalten; dieses Ausglühen wird entweder in den ununterbrochenen Tunnel- oder Autounterseitenreihenöfen durchgeführt, die mit Gas abgefeuert werden. Die ununterbrochenen Öfen werden mit dem Hitze-Widerstehen von den gefahrenen Rollen versehen, die benutzt werden, um die Rohre durch den Ofen mit einer vorbestimmten Rate abhängig von der Rohrabschnitt-, -vergütungstemperatur, Zeit bei der Temperatur zu tragen, etc. Die Autounterseite Reihenöfen werden in einer Batterie vereinbart und werden durch einen speziellen Aufladungskran gedient.
Weiter werden die kaltbezogenen, getemperten Rohre der Endbearbeitung wie Geraderichten, Schnitt, Untersuchung und Prüfung unterworfen.





Anwendungen:



Spezifikationen:



NEIN.

Name

Technische Parameter

Einheit

1

Bewertete Zeichnungskraft

300000

N

2

Maximaler zugelassener Durchmesser der Arbeit

45

Millimeter

3

Rate Max. Reduction

30

%

4

Ziehgeschwindigkeit

10

m/min

5

Maximale Zeichnungslänge

10

m

6

Rücklaufgeschwindigkeit des Wagens

40

m/min

7

Leistungsstärke

75

Kilowatt

8

Hauptmotordrehzahl

980

U/min

9

Art des Geschwindigkeitsreduzierers

JZQ1150







Wettbewerbsvorteil:



Zeichnungsmaschine zieht Kernstangengerät, es ist im Allgemeinen verhältnismäßig mechanische Expansion der Maschine hat die folgenden Vorteile zurück:

(1) Stubbs machte hohe Stahlkonzentrizität
Wegen des reibungslosen Funktionierens des hydraulischen Antriebs, in der Struktur des Systems und stellt die ziehende Kraft der Rohrachsenlinie und Außenseite die Achse der Form sicher, das in Einklang mit der Achse des Dorns, dadurch es verbessert es die Genauigkeit des Produktes, keinen Durchbruch, die, die Konzentrizität und Gradlinigkeit hoch sind;

(2) Einfache Struktur, einfache Herstellung
Diese Art des kaltbezogenen Rohrmaschinenabschnitts der Teile sind einfach und einfach zu verarbeiten. Andere beanspruchen vorgespannte Rahmenkonstruktion stark, um die Stärke, die Steifheit und die Tragfähigkeit des Ziehens von Maschinen zu verbessern.

(3) Einfache Ausrüstungsgrundlage
Als die Zylinderbasis wird Formbasis und Reitstock von acht Rohren und vom vier Stützgestänge enthalten, zusammen als Ganzes verbunden, die Rolle der Arbeitsbelastung, also, die Spannung ziehend, die innerhalb des Gesamtrahmens eingeschlossen wird, trägt die Grundlage nicht, Maschinenarbeitsbelastung zu ziehen, nur Bär das Gewicht des Gerätes, so Einsparung
Viele Ausrüstungsgrundlagenkosten.

(4) Stepless
Kann vielfältige Systemarbeit des hydraulischen Patronenventils, Ziehgeschwindigkeit über einer breiten Palette von glattem, von flexiblem und von bequemem justiert werden.

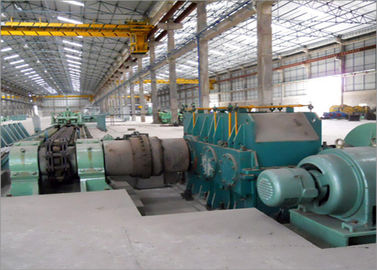

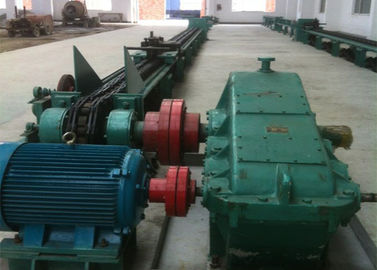

Bezugsfotos für Hauptausrüstung:

Automatische Stahlstangen-Kälte-Zeichnungs-Maschine, nahtloses Kohlenstoff-Rohr-Gestaltungsmaschine
