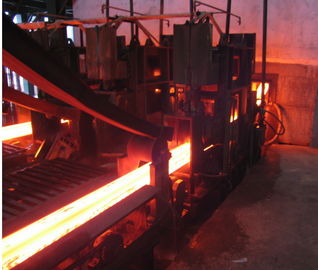

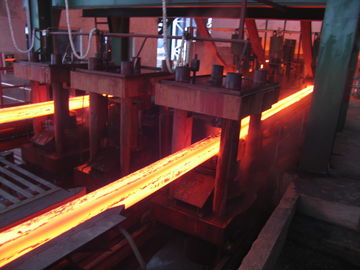

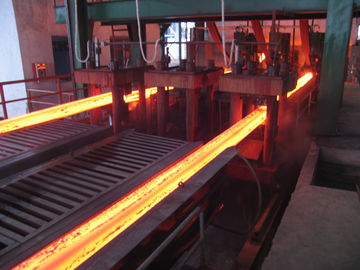

R4M Continuous Casting Machine mit Gießwannen-Auto, 2 Strang-Form-Stahl

R4M Continuous Casting Machine mit Gießwannen-Auto, 2 Strang-Form-Stahl
R4M Continuous Casting Machine mit Gießwannen-Auto, 2 Strang-Form-Stahl R4M Continuous Casting Machine mit Gießwannen-Auto, 2 Strang-Form-Stahl R4M Continuous Casting Machine mit Gießwannen-Auto, 2 Strang-Form-Stahl R4M Continuous Casting Machine mit Gießwannen-Auto, 2 Strang-Form-Stahl

Großes Bild :  R4M Continuous Casting Machine mit Gießwannen-Auto, 2 Strang-Form-Stahl

Produktdetails:
Herkunftsort: Wuxi, China (Festland)
Markenname: HAIJUN
Modellnummer: Strang R4M 2
Zahlung und Versand AGB:
Min Bestellmenge: Strang 2
Verpackung Informationen: Behälter
Lieferzeit: 2-monatig
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 30 Stränge CCM pro Jahr
Ausführliche Produkt-Beschreibung
Markieren:

Druckgussausrüstung

,

Billet-Stranggießen-Maschine

R4M Continuous Casting Machine mit Gießwannen-Auto, 2 Strang-Form-Stahl



Detail 1.Quick:



Radius: R4M

Strangzahl: 2 Stränge

mit ISO-Bescheinigung

Maschine des Stranggießens CCM




Wir können Stranggießenmaschinen der hohen Qualität aus 1 bis 8 Stränge mit den niedrigsten Ausrüstungsherstellungskosten produzieren. Wir können die aktuelle Billetstranggießenmaschine in Übereinstimmung mit der Stahlerzeugungskapazität des Benutzers, Billetgröße, Stahlsorten und die Feldzustände des Benutzers entwerfen, herstellen.



1. grundlegende technische Bereitschaftsparameter:



Stahlknüppelgießanlageradius

4m

Strangquantität

2 Stränge

Schöpflöffelstützart



Schöpflöffeldrehkopf, Schöpflöffelauto, Schöpflöffel bringt an

Gießwannenwagen

Halb-Portal-, gleitende Querfunktion

Werfende Methode

Meßdüse, offenes Casting

Sekundärabkühlen

Wasserkühlung, 1 Justagestromkreis

Zurücknahmerichtmaschine

Total 5 Rolle, progressives Geraderichten

Rollentabelle

Kettengruppe zentralisierter Antrieb

Blinde Stange

Steif, mit selbstanpassendem Kopf der blinden Stange

Billetausschnitt

Manueller Ausschnitt

Bringen Sie die Beförderung unter

Gruppe zentralisierte Liverollentabelle

Abkühlende Bankart

Einfaches abkühlendes Bett





2. technische Prozessbeschreibung und Kapazität von Stahlknüppel CCM



Induktionsofen:



Nennleistung

15T

Hahn-zu-Hahnzyklus



60min

Ofenquantität



2set





Produktionskapazität





Werktage

330 Tage/Jahr

Durchschnittliche Anzahl des täglichen Ofens

24/day

Produktionskapazität

100,000t/year





3. werfende Geschwindigkeit, Produktivität und Strangquantität



R4m-Radiusgießanlage kann Stahlkonzerne der verschiedenen Spezifikationen, die maximale werfende Geschwindigkeit werfen



ist, wie folgt:



Werfender Schnittbereich (Millimeter)

80×80



100×100



120×120



Werfende Geschwindigkeit (m/min)

3,0

2,8

2,6





NEIN.

Billet

Größe

Werfende Geschwindigkeit

Stundenleistung

(Tonnen)

Tagesleistung

24 Stunden

(Tonnen)



Jahresleistung (330days)



(Tonnen)

1

80×80

3.0m/min

7,42

178



58.766

2

100×100

2.8m/min

10,81

259.



85615

3

120×120

2.6m/min

15,69

377

124.266





Die Berechnungsergebnisse ist der ideale Zustand der Produktion, bitte entsprechend eigener tatsächlicher Situation von



Anpassung.



Stahlsorte

Werfender Grad (m/min)

Effektive Deformationsrate (ε)

Zulässige Deformation



Rate (εmax)

Gerader Kohlenstoffstahl

1.8~2.5

Beziehen Sie bitte sich die auf Computertabelle

0,25

Niedriger legierter Stahl

1.3~2.0

Beziehen Sie bitte sich die auf Computertabelle

0.15~0.2





4. Teilliste der Ausrüstung CCM





Nein.

Maschinenname

Gewicht

Einheit

Quantität

Ausrüstungskörper







1

Schöpflöffelauto

5T×2=10T

stellen Sie ein

2

2

Gießwannenwagen

2T×2=4T

stellen Sie ein

2

3

Gießwanne



1.4T×2=2.8T

PEC

2

4

Form 100×100

0.53×2=1.06T

stellen Sie ein

2

5

Formrolle

0.01×2=0.02T

stellen Sie ein

2

6

Formabdeckung

0.1T×2=0.2T

stellen Sie ein

2

7

Formoszillator

1.5T×2=3T

stellen Sie ein

2

8

Sekundärrohr des abkühlenden Sprays

0.5T×2=1T

stellen Sie ein

2

9

Abkühlende Führerteilsekundärrolle

0.5T×2=1T

stellen Sie ein

2

10

Das Sekundärabkühlen dämpfen über Bord Abflusssystem

1.1T

stellen Sie ein

1

11

Zurücknahme und Richtmaschine

6T×2=12T

stellen Sie ein

2

12

Blinde Stange



0.9T×2=1.8T

stellen Sie ein

2

13

Speichergerät der blinden Stange

0.7T×2=1.4T

stellen Sie ein

2

14

Rollentabelle vor Ausschnitt

1.5T×2=3T

stellen Sie ein

2

15

Einfaches abkühlendes Bett

1.2T

stellen Sie ein

1

16

Billetkopf und abgeschnittenes Schlackensammlungssystem

0.5T

stellen Sie ein

1

17

Rollenstraße

1.5T×2=3T

stellen Sie ein

2

18

Abgehende Rolle des Billets

1.5×2=3T

stellen Sie ein

3

19

Seitliche Verschiebungsstahlmaschine

3T

stellen Sie ein

1

20

Brennschneidenmaschine

1T×2=2T

stellen Sie ein

2

21

Hydraulisches Stationssystem

1.6T

stellen Sie ein

1

22

Wasserkühlungsstation

1.6T

stellen Sie ein

1

23

Stahlplattform

45T



1

Stromsystem drei





1

Elektrische Regeleinrichtung



stellen Sie ein

1

2

Szenenmeter



stellen Sie ein

1

3

Computersystem



stellen Sie ein

1

Installationsmaterial



1

Elektrisches Instrumentsystemmaterial

1T

Stellen Sie ein

1

2

Hydraulisches Material des friedlichen Systems

1T

Stellen Sie ein

1

3

Kühlwassersystemmaterial

1T

Stellen Sie ein

1

Offlineausrüstung



1

Formen Sie repairtable



Stellen Sie ein

1

2

Formstützstand



Stellen Sie ein

1

3

Paarbogenschablone



Paare

2





R4M Continuous Casting Machine mit Gießwannen-Auto, 2 Strang-Form-Stahl 0



R4M Continuous Casting Machine mit Gießwannen-Auto, 2 Strang-Form-Stahl 1
